Измерение резонансов
Установка G-Code Shell Command
Для отображения результатов измерения в веб интерфейсе необходимо установить дополнительный модуль через KIAUH.
Info
Команды в заголовке которых указано Linux выполняются в консоле PuTTY, при указании Klipper выполняются через консоль веб интерфейса.
Warning
Если KIAUH ранее не был установлен, ознакомтесь с инструкцией.
Запустите KIAUH, выполнив следующую команду:

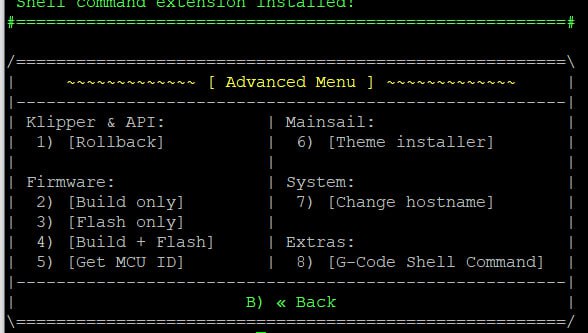

Перейдите в раздел 4 Advenced

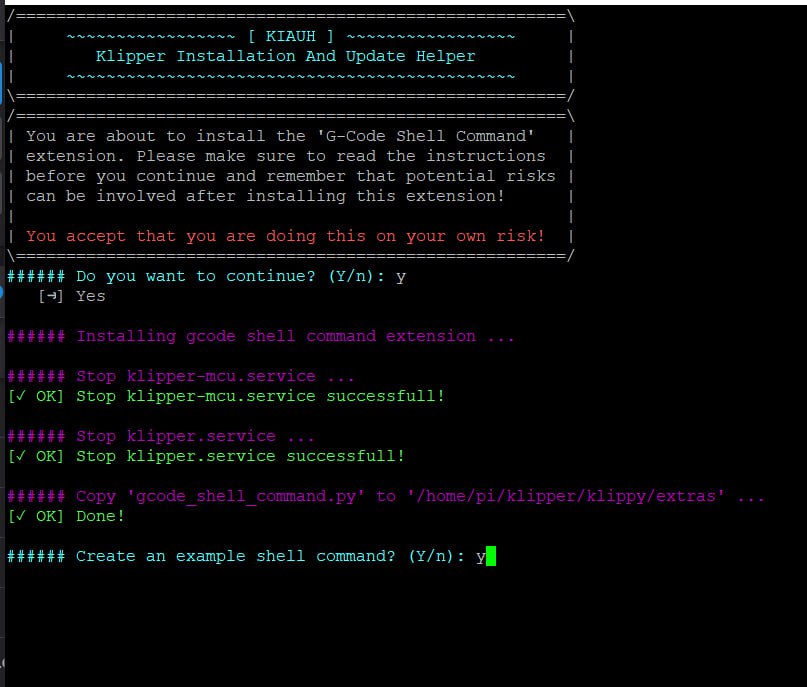

Запустите процесс установки 8 G-Code Shell Command
Добавление макроса и скрипта в конфигурационный файл
Скачать архив для пользователя pi
Скачать архив для пользователя klipper
Warning
В случае если имя пользователя Linux отличаетя от pi или klipper необходимо будет изменить адрес в файлах.

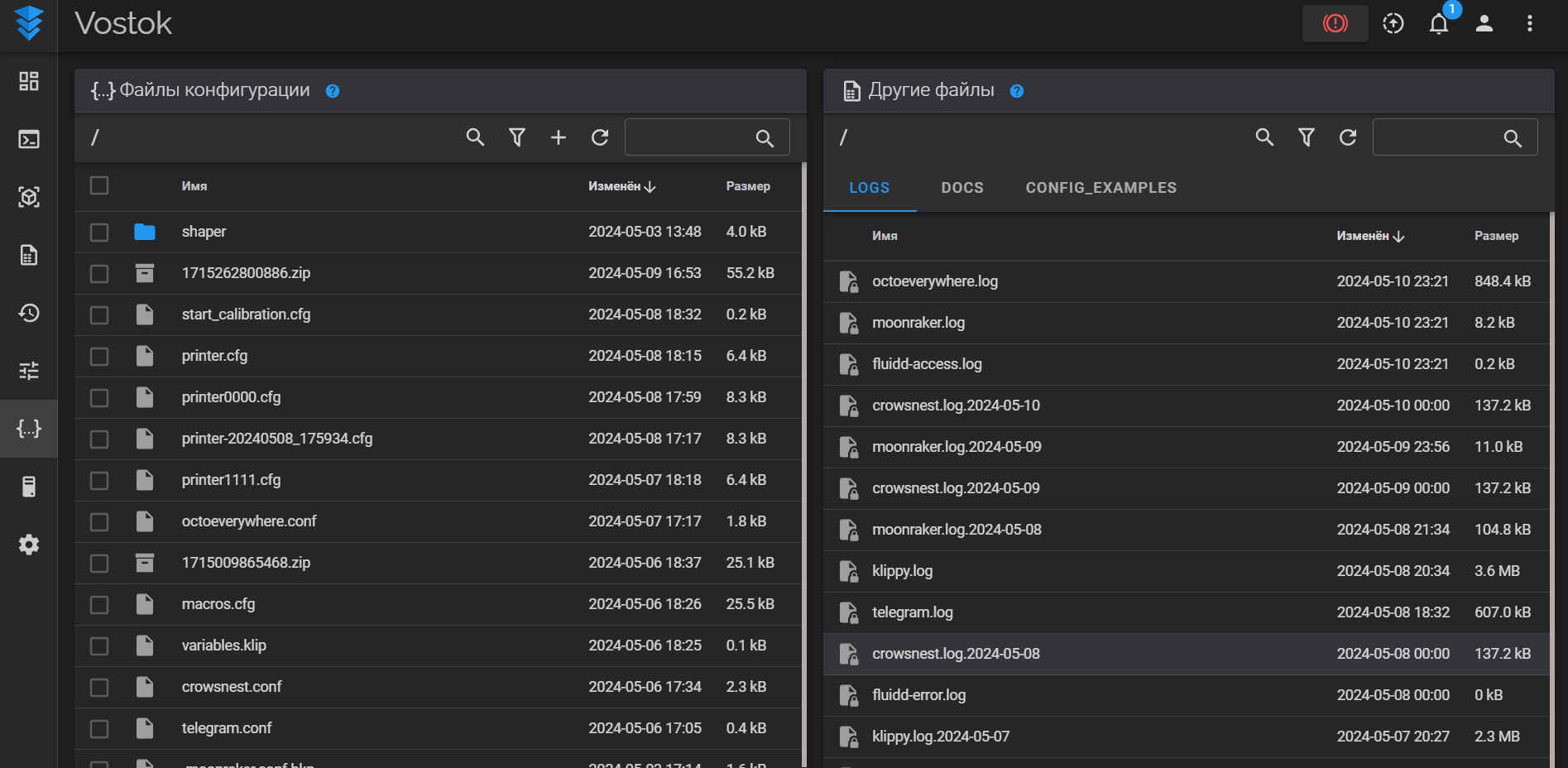

Добавьте в папку с конфигурацией папку shaper в которой должны находится файл макроса ADXL_SHAPER.cfg и файл скрипта adxl_shape.sh
Добавьте строку [include shaper/ADXL_SHAPER.cfg] в print.cfg для работы макроса
Использование
Для измерения резонансов запустите макрос через веб интерфейс или консоль
Параметры
NAME - указывается название для конкретного теста
AXIS - xy, x, y выбор тестируемых осей
TOOLS - 01, 0, 1 номер тестируемой головы
MODS - s, c, m режим тестирования: одиночный режим, режим копии, режим зеркала
После измерения и создания графиков, они будут находиться в папке shaper
